隨著我國工業的發展，許多企業規模不斷擴大，作為提供動力源的鍋爐也隨之增加，而在非鍋爐行業的企業中精通鍋爐專業的人很少，精通鍋爐輔機的人就更少，這就給企業在鍋爐輔機的選型上帶來一定的困難。
為了避免所選用的鍋爐設備在實際應用中不至于出現大的偏差，對鍋爐給水泵的結構以及選型提出簡單的介紹。

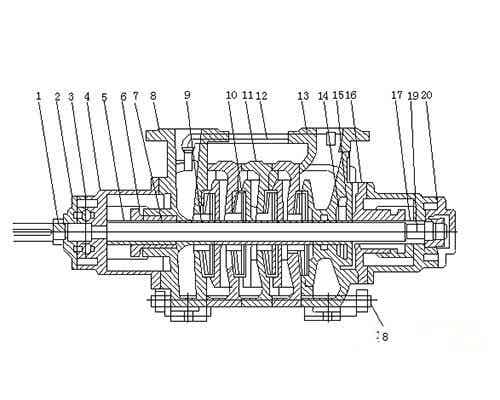

一、鍋爐給水泵結構圖
鍋爐給水泵用途：適合于鍋爐給水，礦山排水、工廠及城市給水
鍋爐給水泵結構特點：GC型水泵是臥式、單吸多級、分段式離心泵
介質溫度：≤105℃
處理介質：清水及物理化學性質類似水的液體
驅動方式：電動機驅動
流量范圍：6mз/h-55mз/h
揚程范圍：46m-430m
1.5——吸水口直徑(毫米)被25除得值并化整

1.軸套螺母
2.軸承蓋
3.軸承
4.軸承體
5.軸套
6.填料壓蓋
7.機械密封
8.進水段
9.密封環
10.葉輪
11.中段
12.回水管
13.出水段
14.平衡環
15平衡盤
16.尾蓋
17.軸套
18.拉緊螺栓
19.軸
20.圓螺母
二、鍋爐給水泵參數的確定
1.給水泵流量計算
Q=k(Q1+Q2)
式中：Q—鍋爐給水泵的流量,m3/h;
Q1—所供鍋爐最大用汽負荷時的總給水量,m3/h;
Q2—其它用水量，如連續排污，定期排污和減溫器等，m3/h;
k—備用系數1.1~1.2。
2.鍋爐給水泵揚程計算
H=H1+H2+H3+H4
中：H—鍋爐給水泵揚程,m
