沸石轉輪吸附脫附-催化燃燒系統

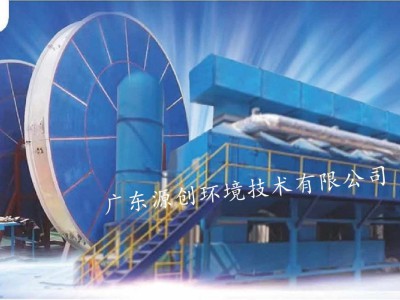

產品圖：

沸石吸附原理：

沸石分子篩具有晶體的結構和特征，表面為固體骨架，內部的孔穴可起到吸附分子的作用。空穴之間有孔道相互連接，分子由孔道經過。由于空穴的結晶性質，分子篩的孔徑分布非常均一。分子篩依據其晶體內部空穴的大小對分子進行選擇性吸附，也就是吸附一定大小的分子而排斥較大物質的分子，因此被形象的稱為“分子篩”。

沸石轉輪的工作原理:

沸石轉輪是一種針對VOC氣體的在線處理方式，從而實現了氣體排放的穩定達標。主體為一個裝滿沸石分子篩模塊的旋轉輪，其被劃分為3個區域，即吸附區、再生區和冷卻區。有機廢氣經過三級過濾后在離心風機引力作用下吸入吸附區，有機廢氣被吸附凈化后達標排出。隨后，模塊轉動到再生區，在180-220℃的高溫空氣作用下，吸附的VOCs被脫附下來并隨高溫空氣流出，同時沸石模塊獲得再生，恢復到原有的吸附效率。再生后的沸石模塊經過降溫冷卻，然后轉動到吸附區重新進行吸附。隨著轉輪周而復始的轉動，實現對有機廢氣的凈化。

1）吸附濃縮

轉輪持續以每小時1-6轉的速度旋轉，廢氣通過轉輪內的沸石分子篩時被吸附，設備末端配置變頻風機（自動調節風量，達到節能的目的）將干凈尾氣排入大氣。

2）脫附

轉輪內沸石VOCs濃縮飽和后，再利用熱交換器提供的高溫空氣（約180-200℃）來進行脫附。脫附完成后旋轉至冷卻區降溫，再旋轉至吸附濃縮區。
